उत्पाद विवरण
सेमीकंडक्टर लीड फ्रेम प्लास्टिक रील विशेष रूप से सेमीकंडक्टर पैकेजिंग उद्योग के लिए डिज़ाइन किया गया है। यह एक उच्च परिशुद्धता वाली प्लास्टिक रील है जिसका उपयोग मुख्य रूप से सरफेस माउंट टेक्नोलॉजी (एसएमटी) उत्पादन लाइनों में लेड फ्रेम के रील परिवहन, भंडारण और स्वचालित फीडिंग के लिए किया जाता है। सेमीकंडक्टर पैकेजिंग प्रक्रिया में उपभोज्य एक महत्वपूर्ण वाहक पैकेजिंग के रूप में कार्य करते हुए, यह स्टैम्पिंग/नक़्क़ाशी सुविधाओं से असेंबली और परीक्षण (ओएसएटी) लाइनों तक स्थानांतरण के दौरान लीड फ्रेम की पूर्ण सुरक्षा और स्थिरता सुनिश्चित करता है।

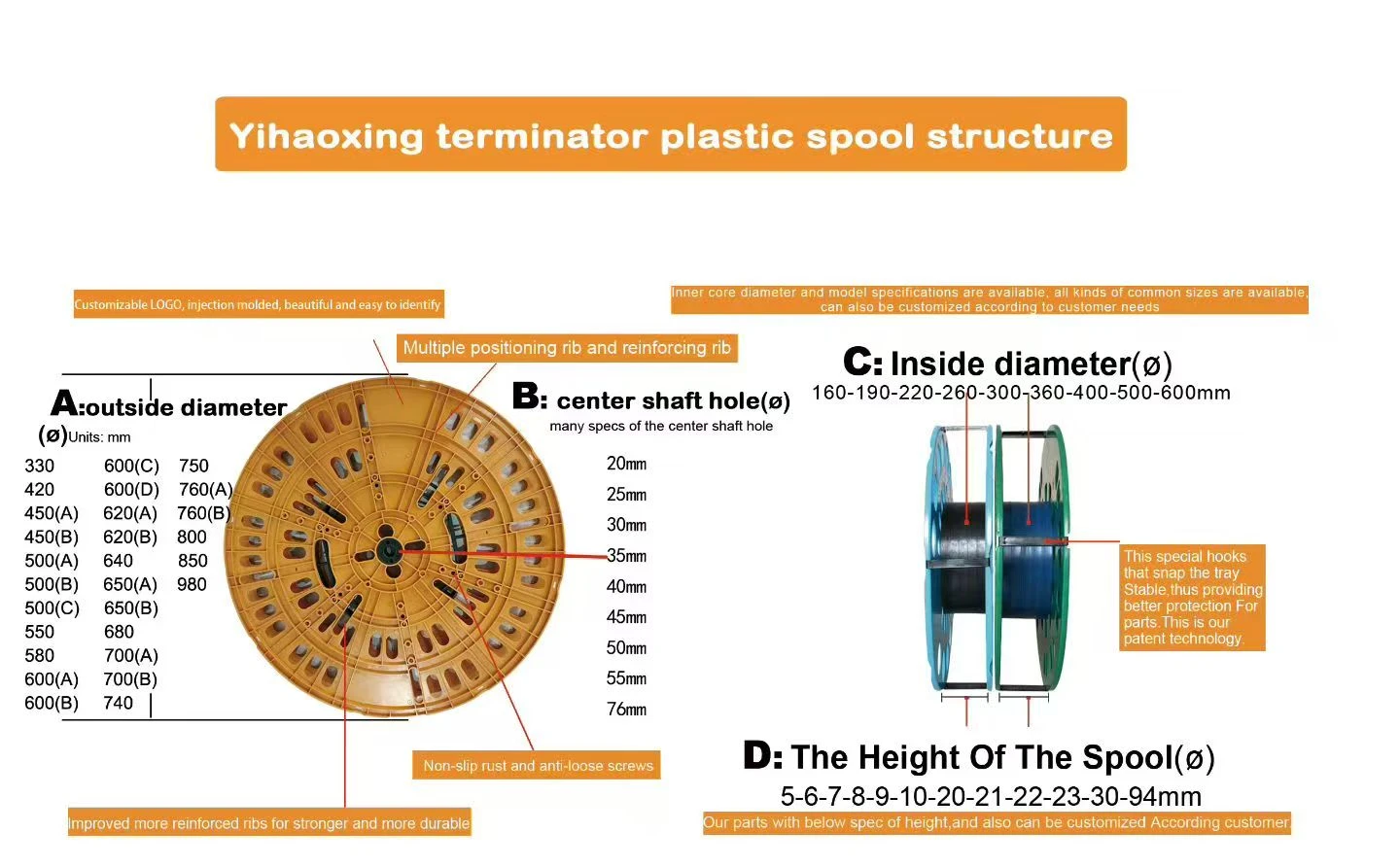

- प्लास्टिक रील के आयामों का चयन कैसे करें?
उपरोक्त आरेख का संदर्भ लेते हुए, चार आयामों ए, बी, सी और डी के अनुरूप आकार चुनें।
- सेमीकंडक्टर लीड फ़्रेम प्लास्टिक रील मुख्य विशेषताएं
उच्च-परिशुद्धता संरचना: हब और फ्लैंज की सांद्रता को सटीक रूप से कैलिब्रेट किया जाता है ताकि यह सुनिश्चित किया जा सके कि उच्च गति टेपिंग के दौरान लीड फ्रेम हिलें या मुड़ें नहीं, जिससे बारीक पिच लीड फ्रेम की सख्त स्थिति आवश्यकताओं को पूरा किया जा सके।
यांत्रिक शक्ति:एक रिब -प्रबलित संरचनात्मक डिजाइन उत्कृष्ट संपीड़न और ड्रॉप प्रतिरोध प्रदान करता है, जो मल्टी{{1}परत स्टैक्ड परिवहन के दौरान फॉर्म स्थिरता बनाए रखता है और रील विरूपण के कारण लीड फ्रेम पिन झुकने को रोकता है।
साफ़-सफ़ाई: साफ-सुथरे वातावरण (कक्षा 1000/10000) में निर्मित और पैक किया गया, उत्पाद में उच्च स्तर की सतह की सफाई होती है, जिसमें कोई तेल अवशेष या कण बहा नहीं होता है, जो सीसे के फ्रेम पर विदेशी वस्तु मलबे (एफओडी) के कारण होने वाले पैकेज दोषों को समाप्त करता है।
सेमीकंडक्टर लीड फ़्रेम प्लास्टिक रील विशिष्टताएँ

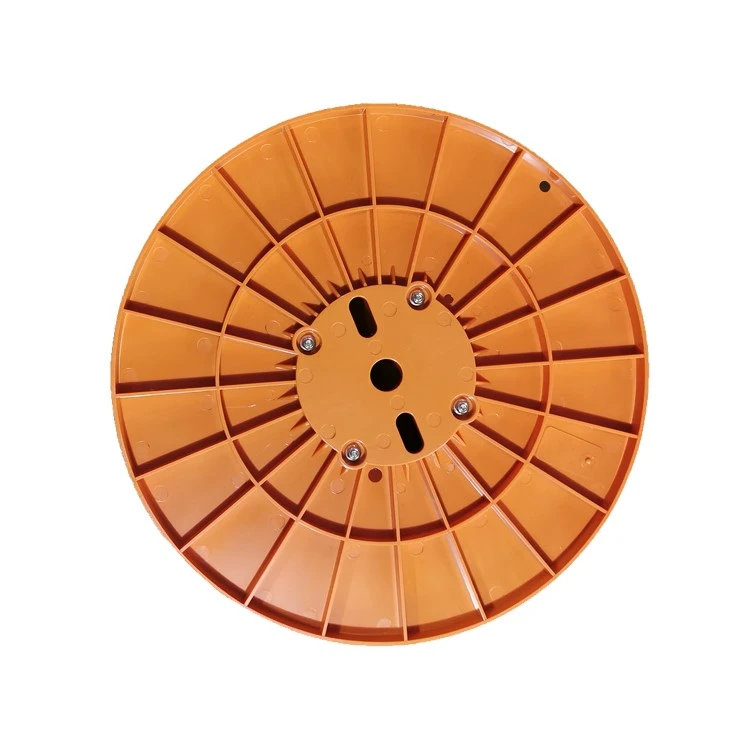

| उपस्थिति शोकेस |
|
|
|
|
| विशेष विवरण | बाहरी व्यास (एमएम) | भीतरी व्यास (एमएम) | आंतरिक कोर ऊंचाई (एमएम) | केंद्र दस्ता छेद (एमएम) |
| आकार | 600 | 190एमएम/220एमएम 260एमएम/300एमएम | किसी भी ऊंचाई तक 6MM | 30MM-35MM-40MM-45MM-50MM-55MM-76MM |
| सामग्री |
पेट |
पी.एस. |
एबीएस＋पीसी |
एमपीपीओ |
| प्लास्टिक मॉडलिंग प्रकार | इंजेक्शन | / | / | / |
| MOQ | 100 | / | / | / |
| प्रतीक चिन्ह | स्वनिर्धारित लोगो स्वीकार्य | / | / | / |
| प्रयोग | उच्च-स्पीड स्टैम्पिंग | / | / | / |
| नमूना | प्रदान किया | / | / | / |
लीडफ़्रेम श्रृंखला प्लास्टिक रीलों के लिए पूर्ण मॉडल और विशिष्टता तालिका
| बाहरी व्यास (एमएम) | भीतरी व्यास (एमएम) | आंतरिक कोर ऊंचाई (एमएम) | केंद्र दस्ता छेद (एमएम) |
| A450MM | 190एमएम/220एमएम 260एमएम/300एमएम | किसी भी ऊंचाई तक 6MM | 30MM-35MM-40MM-45MM-50MM-55MM-76MM |
| 500MM | 300 मिमी | किसी भी ऊंचाई तक 6MM | 40एमएम |
| 550MM | 190एमएम/220एमएम 260एमएम/300एमएम | किसी भी ऊंचाई तक 6MM | 30MM-35MM-40MM-45MM-50MM-55MM-76MM |
| सी600एमएम | 300 मिमी | किसी भी ऊंचाई तक 6MM | 30MM-50MM |
| बी650एमएम | 300 मिमी | किसी भी ऊंचाई तक 6MM | 26एमएम |
| 750MM | 300 मिमी | किसी भी ऊंचाई तक 6MM | 30MM-50MM |
| 750MM | 420 | किसी भी ऊंचाई तक 6MM | 33एमएम |
| 800MM | 300 मिमी | किसी भी ऊंचाई तक 6MM | 50 मिमी |
| 800MM | 300एमएम/400एमएम 500एमएम/600एमएम | किसी भी ऊंचाई तक 6MM | 30MM-40MM-42MM-50MM-55MM |
| 850MM | 300एमएम/400एमएम 450एमएम/500एमएम 600 मिमी |
किसी भी ऊंचाई तक 6MM | 30MM-40MM-42MM-50MM-55MM |
सेमीकंडक्टर लीड फ़्रेम प्लास्टिक रीलआवेदन के लाभ
यह सेमीकंडक्टर लीड फ्रेम प्लास्टिक रील एक साधारण पैकेजिंग कंटेनर से कहीं अधिक है; यह बेहतर उत्पादन क्षमता को सक्षम करने वाला है। इसकी बेहतर इलेक्ट्रोस्टैटिक डिस्चार्ज (ईएसडी) सुरक्षा संवेदनशील सेमीकंडक्टर चिप्स और लेड फ्रेम सतहों पर इलेक्ट्रोस्टैटिक क्षति को प्रभावी ढंग से रोकती है। मानकीकृत बाहरी व्यास और हब होल डिज़ाइन स्वचालित अनपैकिंग और फीडिंग के दौरान बार-बार उपकरण पैरामीटर समायोजन की आवश्यकता को खत्म करते हैं, जिससे लाइन चेंजओवर का समय काफी कम हो जाता है। इसके अलावा, पेपर रीलों की तुलना में, प्लास्टिक सामग्री बेहतर मौसम प्रतिरोध, नमी प्रतिरोध और पुन: प्रयोज्य प्रदान करती है, जिससे ग्राहकों को सटीक सुरक्षा प्रदान करते हुए समग्र पैकेजिंग लागत को अनुकूलित करने में मदद मिलती है।
प्लास्टिक रीलों के बारे में अधिक वीडियो देखने के लिए यहां क्लिक करें।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या प्लास्टिक रीलों का रंग अनुकूलित किया जा सकता है?
उत्तर: आप अपनी इच्छानुसार कोई भी रंग अनुकूलित कर सकते हैं।
प्रश्न: प्लास्टिक स्पूल के कौन से मॉडल उपलब्ध हैं?
ए: आप विशिष्ट बाहरी व्यास के अनुरूप स्पूल के विनिर्देशों की समीक्षा करके अपना चयन कर सकते हैं। यदि आपको ऐसे मॉडल की आवश्यकता है जो वर्तमान में हमारी सूची में नहीं है, तो कृपया हमसे संपर्क करें, और हम कस्टम मोल्ड विकास में आपकी सहायता कर सकते हैं।
प्रश्न: क्या मुझे उत्पाद का नमूना प्राप्त हो सकता है?
ए: निश्चित रूप से. हमारे नमूने निःशुल्क हैं; आपको केवल शिपिंग लागत को कवर करने की आवश्यकता है।
प्रश्न: मैं स्रोत फैक्ट्री से कैसे संपर्क कर सकता हूं?
उ: वेबसाइट के मुखपृष्ठ पर संपर्क जानकारी प्राप्त करें।
प्रश्न: क्या सेमीकंडक्टर लीड फ्रेम प्लास्टिक रील के विरूपण का खतरा है?
उत्तर: प्लास्टिक रील की सामग्री बहुत सख्त होती है और आसानी से ख़राब नहीं होती है।
